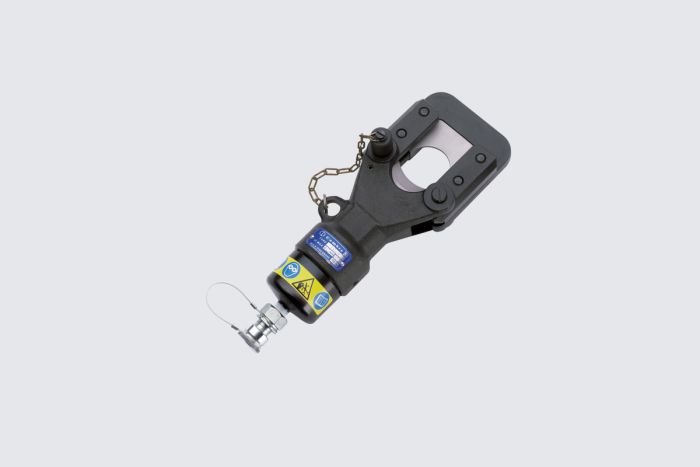

Hydraulischer Schneidkopf TC04N

Hydraulische Schneidköpfe

Artikelnummer : TC04N

Auf Bestellung

CE Zertifiziert
VPE: 1 Stk.
Info
Produkt teilen

Produkteigenschaften

Der hydraulische Schneidkopf TC04N ist geeignet zum Schneiden von massiven oder sehr harten Materialien bis zu einem maximalen Durchmesser von 45 mm. Die Schneidmesser sind deshalb aus besonders hochwertigem Material gefertigt. Das Werkzeug ist mit einer ölverlustfreien Schnellkupplung ausgerüstet, die den Anschluss an eine Hydraulikpumpe mit einem maximalen Betriebsdruck von 700 bar ermöglicht.

Anwendungsbereich - Seile und Leiter
WerkstoffZugfestigkeit (daN/mm²)Max. Schneiddurchmesser
Kupfer≤ 4145
Aluminium≤ 2045
Alu-Legierung≤ 3445
Stahl≤ 180

Einige bedeutende Beispiele:

7 x 3.0:∅ est. = 9.0mm

19 x 2.1:∅ est. = 10.5mm

19 x 2.3:∅ est. = 11.5mm

 Mehrdrähtiger Stahl (Stands Q.TY ≥ 200) ≤ 18018
 Aluminium / Stahl≤ 180

45

Einige bedeutende Beispiele:

26 x 2.50 + 7 x 1.95:∅ est. = 15.85mm

26 x 3.06 + 7 x 2.38:∅ est. = 19.38mm

26 x 3.60 + 7 x 2.80:∅ est. = 22.80mm

54 x 3.50 + 19 x 2.10:∅ est. = 31.50mm

54 x 4.36 + 19 x 2.62:∅ est. = 39.20mm

Anwendungsbereich - Stangen
Stahl≤ 6018
≤ 4220
Kupfer≤ 3030
≤ 2532
Aluminium≤ 1645

Technische Eigenschaften

Maximaler Durchmesser (mm)

45
LxB (mm)

311 x 100
Gewicht (kg)

4.0 (Werkzeug) 2.0 (Koffer)

Lieferumfang

Inkl. Metallkoffer VAL-04 (350 x 125 x 68 mm).
