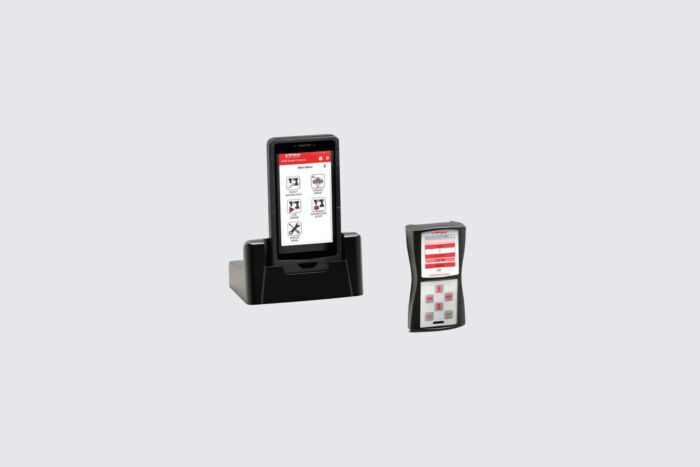

Smart Control ADS-3

Mit der "ADS Smart Control" lassen sich alle relevanten Einstellungen – wie unter anderem das gewünschte Drehmoment und optional auch Drehwinkel – einfach und schnell eingeben und am Digitaldisplay direkt am Akku-Drehschrauber kontrollieren.

Ein weiter Vorteil besteht darin, dass nur eine ADS Smart Control mehrere Akku-Drehschrauber konfigurieren kann „Im Falle einer Serienmontage kann somit eine Person, zum Beispiel ein Supervisor, die Konfiguration von mehreren Akku-Drehschraubern an mehreren Schraubstellen sicherstellen und überwachen“. „Nach der Festlegung des Drehmoments durch den Supervisor können die Einstellungen des Akku-Drehschraubers nicht unmittelbar durch den Ausführenden geändert werden. Hierdurch kann die Wiederholgenauigkeit einzelner Schraubprozesse erhöht und einfacher kontrolliert werden“.

Die neue, weiterentwickelte Mess- und Steuerelektronik ermöglicht sehr feine Drehmomenteinstellungen in 5 Nm-Schritten in der ADS-Leistungsklasse bis 750 Nm, beziehungsweise in 10 Nm- und 20 Nm-Schritten in höheren Leistungsklassen bis 4.000 Nm. Die optionale Drehwinkeleinstellung erfolgt in 1°-Schritten. Hierdurch ermöglicht die ADS Digital optional auch den Einsatz des drehwinkelgesteuerten Anziehens, welches zum Beispiel an hoch belasteten Schraubenverbindungen im Motorenbau (Bild oben), an Schienenfahrzeugen oder im Stahlbau eingesetzt wird.

Kontrolle während des Verschraubens

Während des Verschraubungsprozesses werden im Display die Livedaten sowie ein Fortschrittsbalken angezeigt. Nach Erreichen des voreingestellten Drehmoments schaltet der Akku-Drehschrauber automatisch ab. Im Anschluss dreht sich der ADS durch einen kurzen Rücklauf automatisch frei („ITH Automatic Free Run“), sodass ein Verkanten der Nuss oder der Abstützung auf der Schraubenverbindung vermieden wird.
